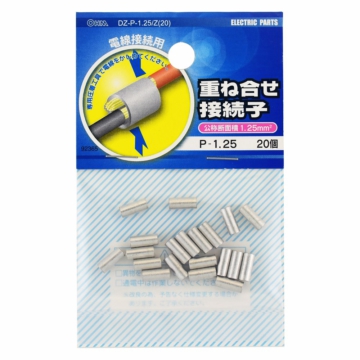

重ね合せ接続子 P-1.25 20個入 [品番]09-2365

重ね合せ接続子 P-1.25 20個入 [品番]09-2365

品  番  09-2365
型  番  DZ-P-1.25/Z(20)
JANコード  4971275923652
発売日   2004年07月


【 特 長 】

  • ● 公称断面積1.25mm2

【 仕 様 】

■ 公称断面積:1.25mm2
■ サイズ:全長8.0mm/外径φ3.3mm/内径φ1.8mm
■ 規格:P-125
■ 材質:銅(すずメッキ)
■ 使用電流:電線の許容電流に基づく
■ 使用温度:電線の定格温度に基づく
■ 電線抱合範囲:より線:0.25~1.65mm2 / 単線…0.57~1.44mm
■ 20個入り

<使用方法>
● 電線が1ミリ程度筒部からでるように被膜を剥ぎ、両端から差込み、重ね合わせます。
● 専用の圧着工具でかしめてください。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
