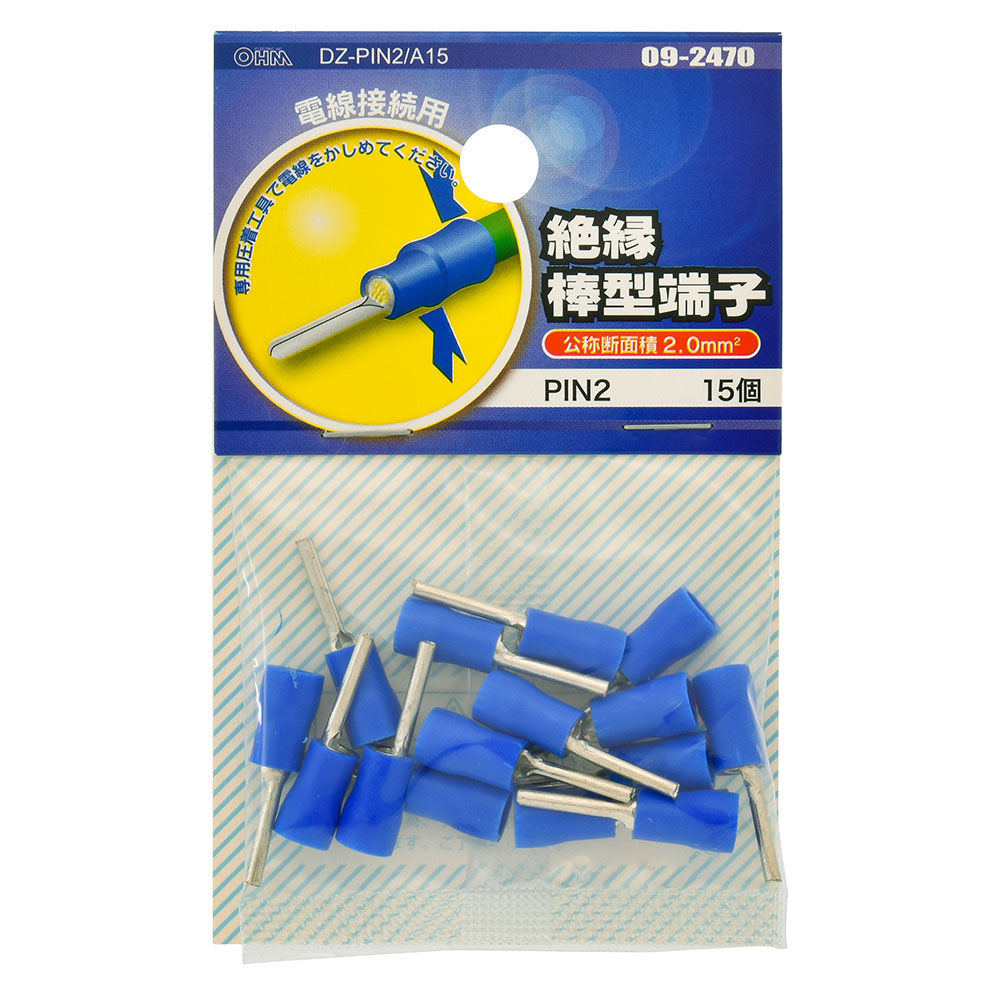

絶縁棒型端子 PIN2 15個入 [品番]09-2470

絶縁棒型端子 PIN2 15個入 [品番]09-2470

品  番  09-2470
型  番  DZ-PIN2/A15
JANコード  4971275924703


【 特 長 】

  • ● 電線接続用
  • ● 専用圧着工具で電線をかしめてください

【 仕 様 】

■ 公称断面積:2.0mm
■ 接続部サイズ:径…φ1.9mm、長さ…12.0mm
■ 材質:端子…銅(すずメッキ)、絶縁体…塩化ビニール
■ 定格電圧:300V
■ 使用温度:-20〜75℃(但し、電線の定格温度範囲内)
■ 使用電流:13A
■ 電線抱合範囲:より線…1.04〜2.63mm2
■ 15個入
≪使用方法≫
・電線が、奥まで突き当たる様に被膜を剥き、差し込みます
・専用の絶縁被膜用圧着工具でかしめてください。この工具は、絶縁部と端子部を圧着する歯が二重になっていますので、同時にかしめる事ができます
【ご注意】
※ はんだあげした、より線は使用しないでください
※ 圧着する端子の電線抱合範囲を厳守してください
