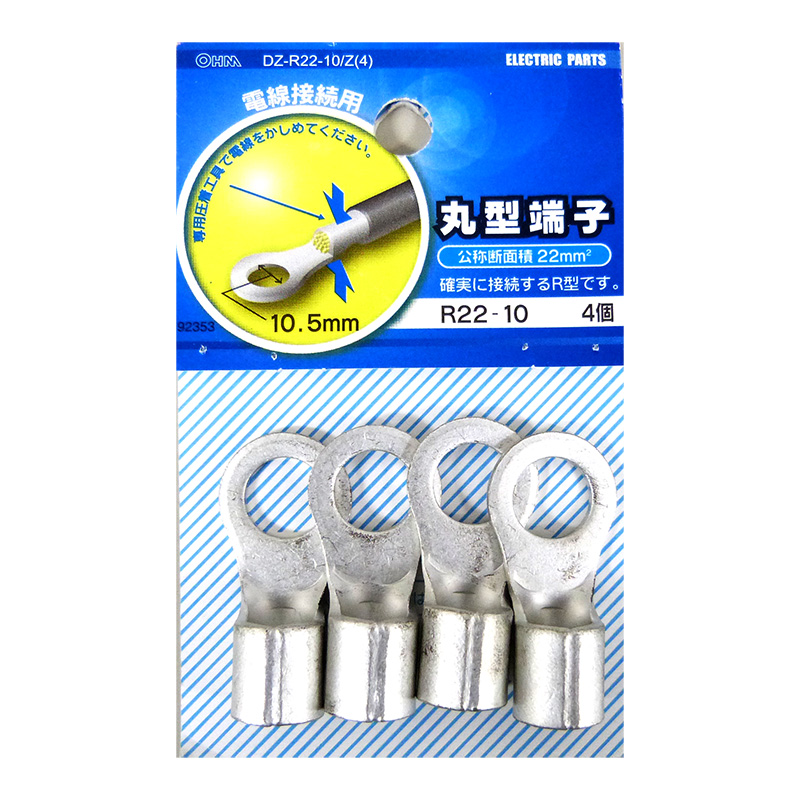

丸型端子 R22-10 4個入 [品番]09-2353

丸型端子 R22-10 4個入 [品番]09-2353

品  番  09-2353
型  番  DZ-R22-10/Z(4)
JANコード  4971275923539
発売日   2004年07月


【 特 長 】

  • ● 公称断面積22mm2
  • ● 確実に接続するR型です。

【 仕 様 】

■ 公称断面積:22mm2
■ スタッド径:10(10.5mm)
■ 規格:R22-10
■ 材質:銅(すずメッキ)
■ 使用電流:電線の許容電流に基づく
■ 使用温度:電線の定格温度に基づく
■ 電線抱合範囲:より線:16.78~26.66mm2

<使用方法>
● 電線が1ミリ程度筒部からでる位まで差込ます。
● 専用の圧着工具でかしめてください。専用工具であれば確実にかしめることができます。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
