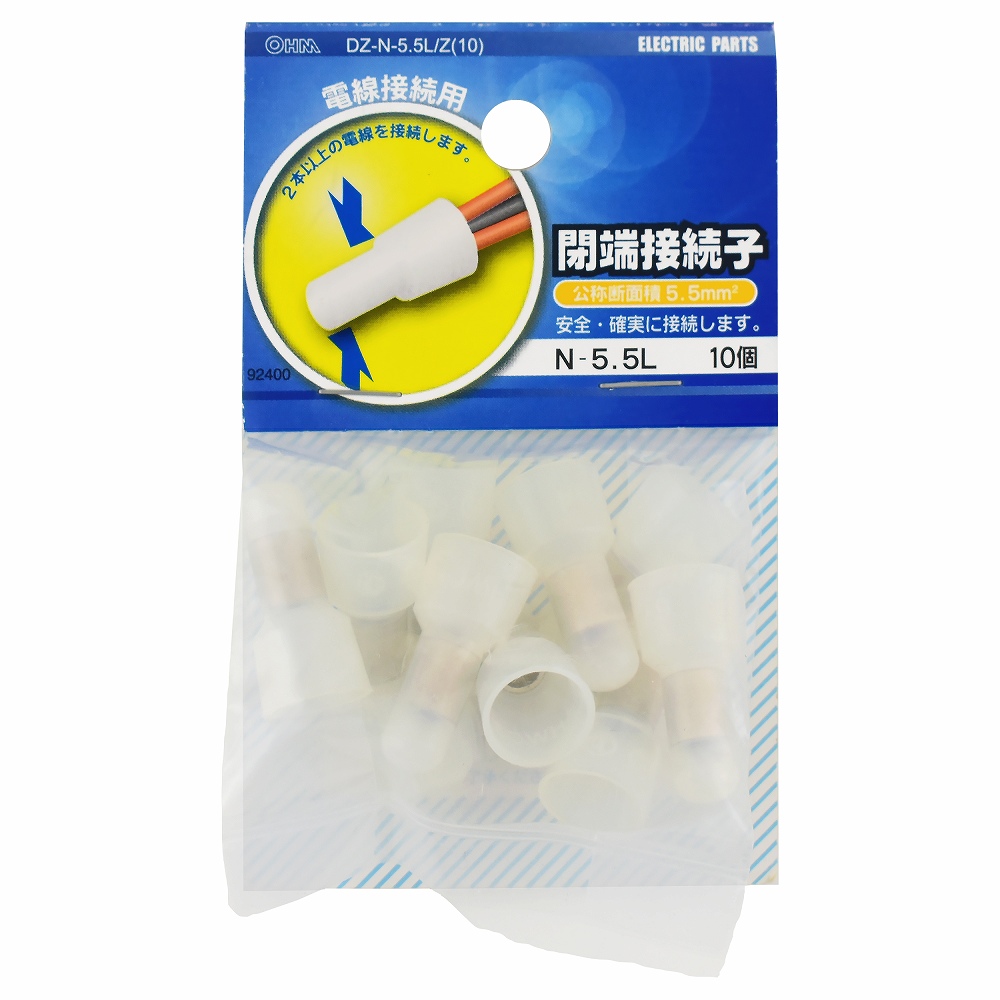

閉接続端子 N-5.5L 10個 [品番]09-2400

閉接続端子 N-5.5L 10個 [品番]09-2400

品  番  09-2400
型  番  DZ-N-5.5L/Z(10)
JANコード  4971275924000
発売日   2004年07月


【 特 長 】

  • ● 公称断面積5.5mm2
  • ● 安全・確実に接続します。

【 仕 様 】

■ 公称断面積:5.5mm2
■ サイズ:全長28.0mm / 外径φ10.5mm / 内径φ3.9mm
■ 定格電流:19A
■ 規格:N-5.5L
■ 材質:端子/銅(すずメッキ)、絶縁体/ナイロン
■ 定格電圧:300V
■ 使用温度:-40~105℃(但し、電線の定格温度範囲内)
■ 電線抱合範囲 : より線:2.5~6.0mm2
■ 10個入り

<使用方法>
● 電線が、奥まで突き当たるように被膜を剥ぎ、先端をよじってまとめ、奥まで差込みます。
● 専用の圧着工具でかしめてください。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
