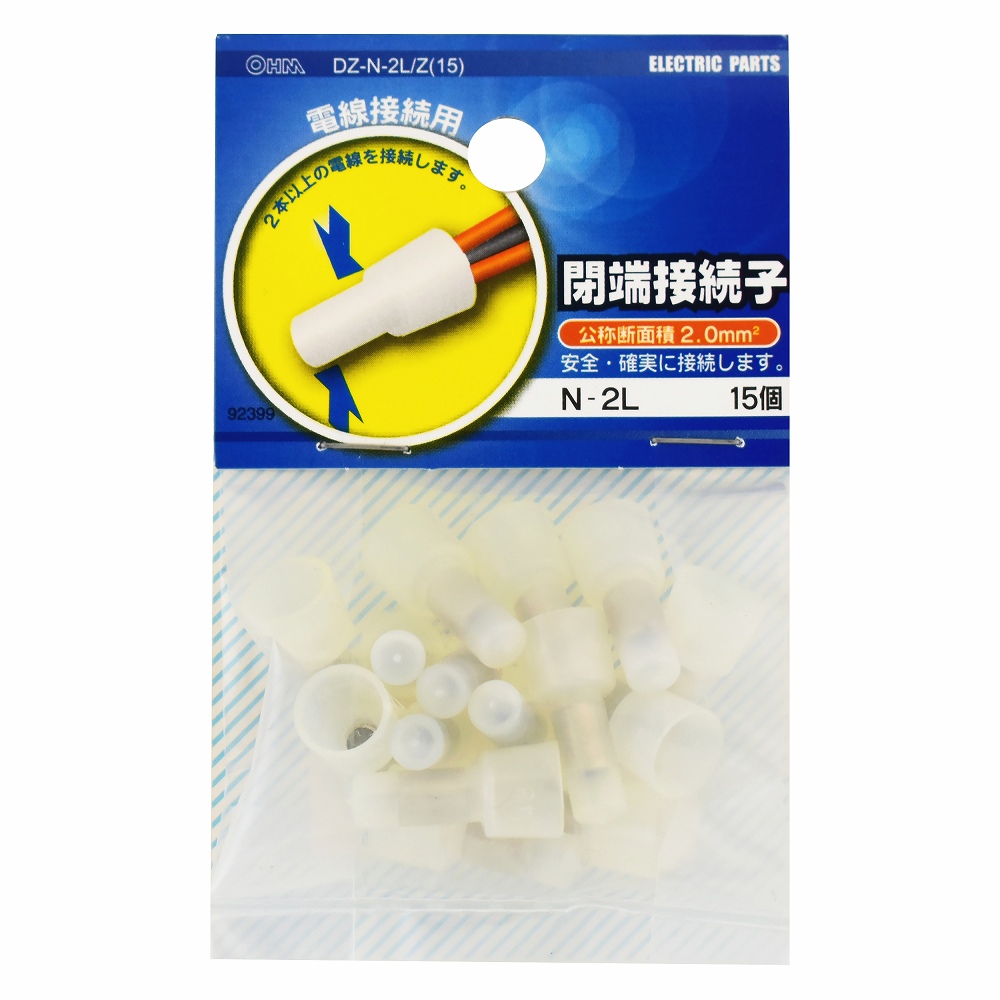

閉接続端子 N-2L 15個 [品番]09-2399

閉接続端子 N-2L 15個 [品番]09-2399

品  番  09-2399
型  番  DZ-N-2L/Z(15)
JANコード  4971275923997
発売日   2004年07月


【 特 長 】

  • ● 公称断面積2.0mm2
  • ● 安全・確実に接続します。

【 仕 様 】

■ 公称断面積:2.0mm2
■ サイズ:全長21.0mm / 外径φ8.0mm / 内径φ3.0mm
■ 定格電流:10A
■ 規格:N-2L
■ 材質:端子/銅(すずメッキ)、絶縁体/ナイロン
■ 定格電圧:300V
■ 使用温度:-40~105℃(但し、電線の定格温度範囲内)
■ 電線抱合範囲 : より線:1.0~3.0mm2
■ 15個入り

<使用方法>
● 電線が、奥まで突き当たるように被膜を剥ぎ、先端をよじってまとめ、奥まで差込みます。
● 専用の圧着工具でかしめてください。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
