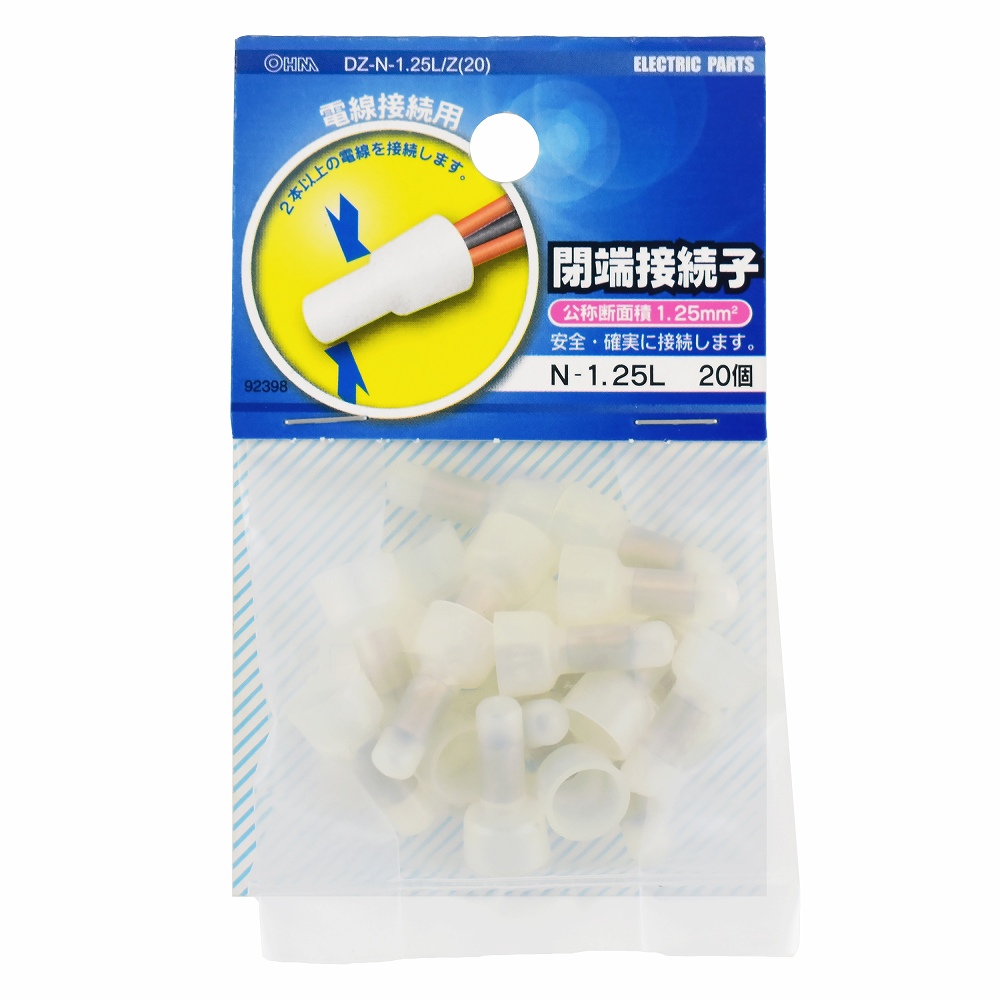

閉接続端子 N-1.25L 20個 [品番]09-2398

閉接続端子 N-1.25L 20個 [品番]09-2398

品  番  09-2398
型  番  DZ-N-1.25L/Z(20)
JANコード  4971275923980
発売日   2004年07月


【 特 長 】

  • ● 公称断面積1.25mm2
  • ● 安全・確実に接続します。

【 仕 様 】

■ 公称断面積:1.25mm2
■ サイズ:全長18.0mm / 外径φ6.5mm / 内径φ2.4mm
■ 定格電流:7A
■ 規格:N-1.25L
■ 材質:端子/銅(すずメッキ)、絶縁体/ナイロン
■ 定格電圧:300V
■ 使用温度:-40~105℃(但し、電線の定格温度範囲内)
■ 電線抱合範囲 : より線:0.5~1.75mm2
■ 20個入り

<使用方法>
● 電線が、奥まで突き当たるように被膜を剥ぎ、先端をよじってまとめ、奥まで差込みます。
● 専用の圧着工具でかしめてください。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
