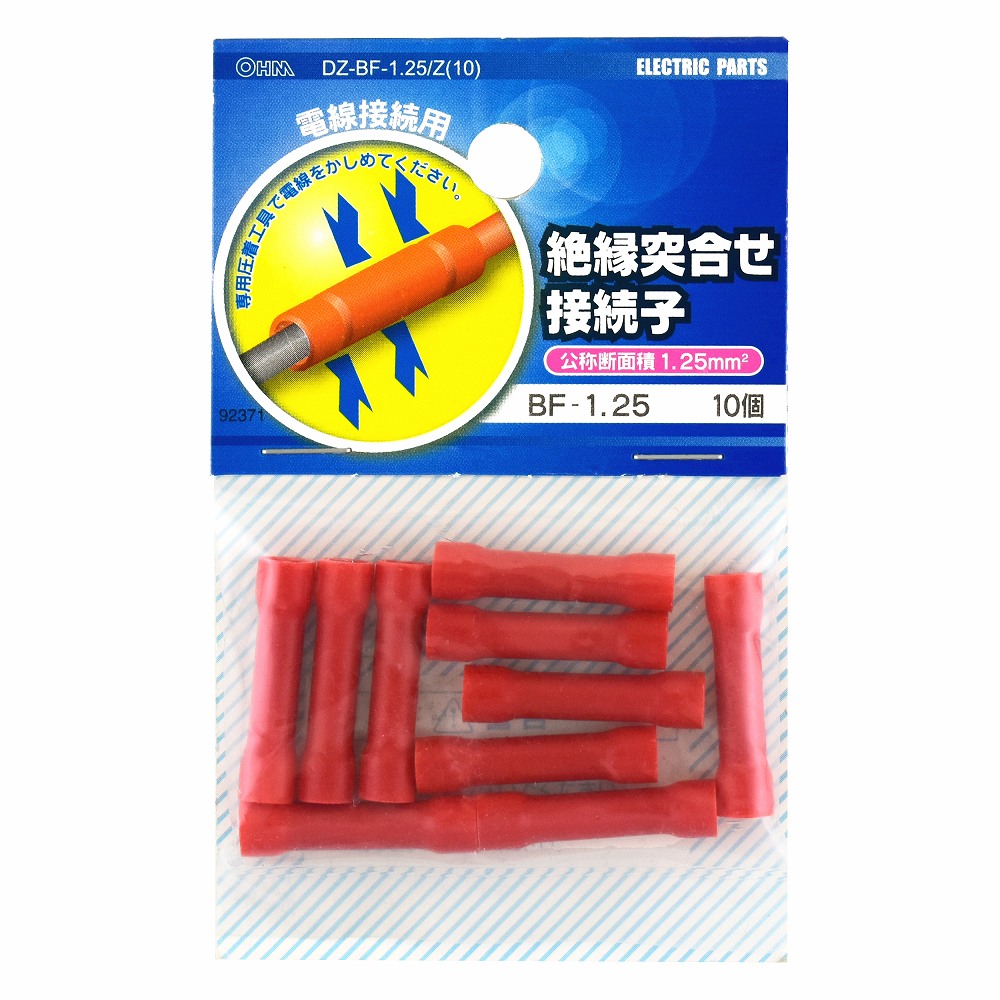

絶縁突き合せ接続子 BF-1.25 10個入 [品番]09-2371

絶縁突き合せ接続子 BF-1.25 10個入 [品番]09-2371

品  番  09-2371
型  番  DZ-BF-1.25/Z(10)
JANコード  4971275923713
発売日   2004年07月


【 特 長 】

  • ● 公称断面積1.25mm2
  • ● 絶縁体付き

【 仕 様 】

■ 公称断面積:1.25mm2
■ 定格電圧:300V
■ 使用温度:-20~75℃(但し、電線の定格温度範囲内)
■ 使用電流:電線の許容電流に基づく
■ 材質:端子/銅(すずメッキ)、絶縁キャップ/塩化ビニール
■ スリーブサイズ:全長/15mm、内径φ1.8mm
■ 電線抱合範囲:より線:0.3~1.65mm2


<使用方法>
● 電線が筒部中央の突起に突き当たる様に被膜を剥ぎ、両端から差し込みます。
● 専用の圧着工具でかしめてください。

※ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
