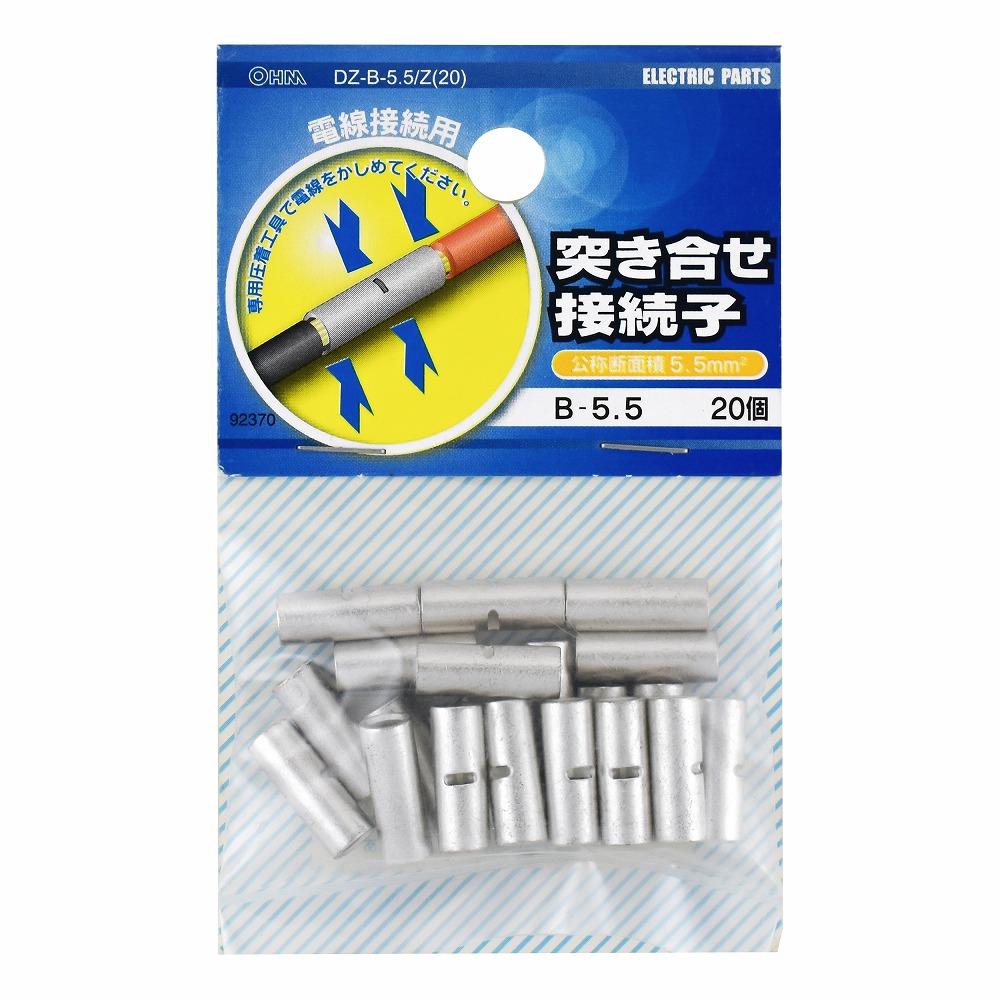

突き合せ接続子 B-5.5 20個入 [品番]09-2370

突き合せ接続子 B-5.5 20個入 [品番]09-2370

品  番  09-2370
型  番  DZ-B-5.5/Z(20)
JANコード  4971275923706
発売日   2004年07月


【 特 長 】

  • ● 公称断面積5.5mm2

【 仕 様 】

■ 公称断面積:5.5mm2
■ サイズ:全長15.0mm / 外径φ5.5mm / 内径φ3.6mm
■ 規格:B-1.25
■ 電線抱合範囲:より線2.63~6.64mm2 / 単線1.82~2.89m
■ 材質:銅(すずメッキ)
■ 使用温度:電線の定格温度に基づく
■ 使用電流:電線の許容電流に基づく
■ 20個入り

<使用方法>
● 電線が筒部中央の突起に突き当たる様に被膜を剥ぎ、両端から差し込みます。
● 専用の圧着工具でかしめてください。

※ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
