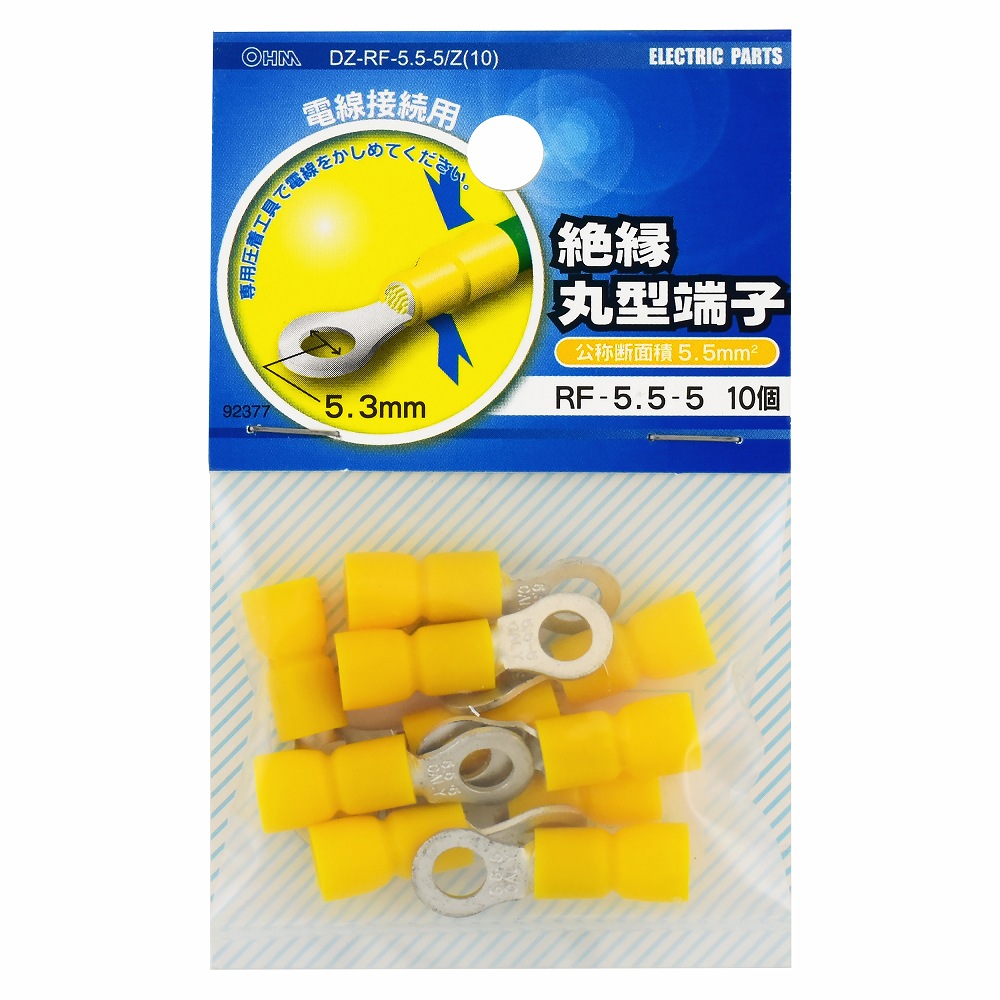

絶縁丸型端子 R5.5-5 10個入 [品番]09-2377

絶縁丸型端子 R5.5-5 10個入 [品番]09-2377

品  番  09-2377
型  番  DZ-RF5.5-5/Z(10)
JANコード  4971275923775
発売日   2004年07月


【 特 長 】

  • ● 公称断面積5.5mm2
  • ● 絶縁体付き

【 仕 様 】

■ 公称断面積:5.5mm2
■ スタッド径:5(5.3mm)
■ 全長:27mm
■ 規格:TMEV5.5-5
■ 材質:銅(すずメッキ)/絶縁体(塩化ビニール)
■ 定格電圧:300V
■ 使用電流:電線の許容電流に基づく
■ 使用温度:-20~75℃(ただし電線の定格温度範囲内)
■ 電線抱合範囲:より線…2.63~6.64mm2
■ 10個入り

<使用方法>
● 電線が1ミリ程度筒部から出るように被膜を剥ぎ差込ます。
● 専用の絶縁被膜用圧着工具でかしめてください。この工具は絶縁部と端子部を圧着する歯が二重になっていますので、同時にかしめることができます。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
