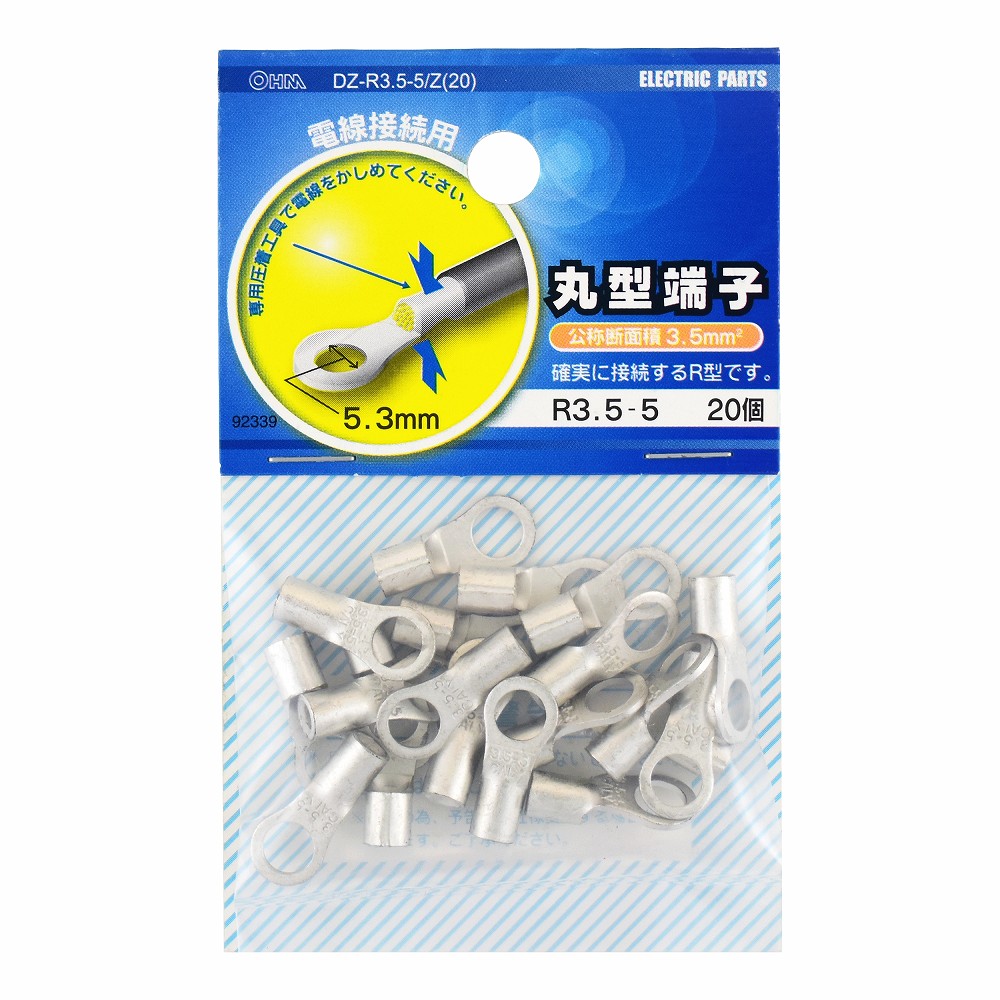

丸型端子 R3.5-5 20個入 [品番]09-2339

丸型端子 R3.5-5 20個入 [品番]09-2339

品  番  09-2339
型  番  DZ-R3.5-5/Z(20)
JANコード  4971275923393
発売日   2004年07月


【 特 長 】

  • ● 公称断面積3.5mm2
  • ● 確実に接続するR型です。

【 仕 様 】

■ 公称断面積:3.5mm2
■ スタッド径:5(5.3mm)
■ 規格:R3.5-5
■ 材質:銅(すずメッキ)
■ 使用電流:電線の許容電流に基づく
■ 使用温度:電線の定格温度に基づく
■ 電線抱合範囲:より線:2.63~4.6mm2 / 単線…1.82~2.4mm
■ 20個入り

<使用方法>
● 電線が1ミリ程度筒部からでる位まで差込ます。
● 専用の圧着工具でかしめてください。専用工具であれば確実にかしめることができます。

※ ご注意
● はんだあげした、より線は使用しないでください。
● 圧着する端子の電線抱合範囲を厳守してください。
● 電線の許容電流にもご注意ください。
